Brancher une prise remorque à 7 plots peut sembler intimidant, mais avec le bon schéma et un peu de méthode, c’est une opération accessible à tout bricoleur. La prise 7 broches équipe la quasi-totalité des remorques, caravanes et attelages en Europe : elle garantit la transmission des signaux lumineux obligatoires, des clignotants aux feux stop. Mal branchée, c’est une infraction et un danger réel sur la route.
Matériel nécessaire et code couleur des fils
Avant de toucher au moindre fil, rassemblez ce qu’il faut. Vous pouvez réaliser ce branchement sans outillage professionnel, mais quelques outils de base restent indispensables : une pince à dénuder, un tournevis plat et un cruciforme, un coupe-câble, un multimètre, des pinces à sertir et de l’adhésif isolant. Ces outils coûtent moins de 30 euros en grande surface de bricolage si vous ne les avez pas déjà.
Le point remarquablement le plus notable ? Maîtriser le code couleur des fils. Confondre deux fils, c’est risquer de griller un fusible ou d’obtenir des feux qui ne correspondent pas aux commandes. Voici le tableau de référence standardisé pour une prise remorque 7 broches :
| Couleur du fil | Fonction associée |
|---|---|
| Blanc | Masse (terre) |
| Marron | Feu de position droit |
| Noir | Feu de position gauche |
| Rouge | Feu stop |
| Jaune | Clignotant droit |
| Bleu | Clignotant gauche |
| Vert | Feux antibrouillard |
Consultez toujours le schéma spécifique à votre modèle de remorque : certains fabricants inversent le jaune et le bleu. Ce tableau correspond au standard européen, mais une vérification au multimètre reste la seule façon d’être certain avant de refermer la prise.

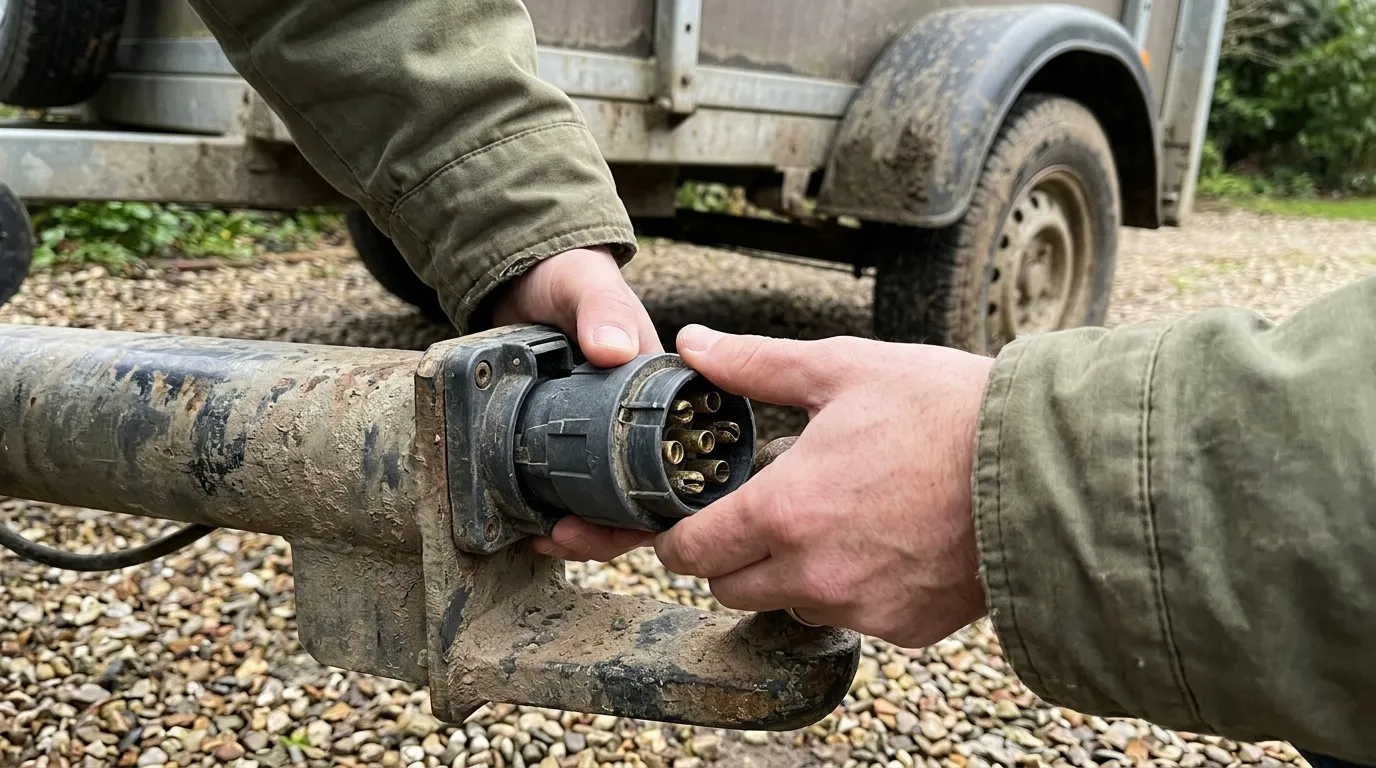

Schéma de câblage et branchement étape par étape
Passons au concret. Voici comment connecter votre prise remorque 7 plots de A à Z, sans équipement professionnel.
- Dénudez le câble central sur 7 à 10 centimètres. Utilisez le coupe-câble pour entailler la gaine extérieure sans couper les fils intérieurs.
- Dénudez chaque fil individuel sur exactement 5 à 6 millimètres à son extrémité. Trop peu : mauvais contact. Trop : risque de court-circuit.
- Ouvrez le boîtier de la prise en dévissant les petites vis internes. Faites glisser le boîtier et l’anneau en caoutchouc sur le câble avant de commencer la connexion, sinon vous serez obligé de tout défaire.
- Identifiez les plots numérotés dans la prise. Chaque plot correspond à une borne numérotée de 1 à 7. Associez chaque fil à son plot selon le code couleur du tableau ci-dessus.
- Insérez chaque fil dans son plot et serrez la vis de blocage. Tirez doucement sur le fil après serrage : il ne doit pas bouger. Si c’est le cas, desserrez et recommencez.
- Positionnez l’anneau en caoutchouc correctement dans la gorge prévue à cet effet, puis refermez le boîtier. Serrez toutes les vis, y compris la rainure d’étanchéité : l’humidité est l’ennemi numéro un des connexions électriques sur remorque.
- Testez toutes les fonctions : feux de position, stop, clignotants gauche et droit, antibrouillard. Utilisez le multimètre entre le plot et la masse (fil blanc) pour valider chaque signal avant de partir sur la route.
Franchement, l’étape 3 est celle que tout le monde oublie. Devoir défaire entièrement la prise pour faire passer l’anneau caoutchouc est une perte de temps inutile et agaçante.
Erreurs courantes et résolution des problèmes électriques
Même avec de la technique, certaines erreurs reviennent systématiquement. La plus fréquente : une mise à la terre incorrecte. Un fil blanc mal serré ou oxydé provoque des dysfonctionnements en cascade, notamment sur les feux de remorque et le clignotant gauche. Vérifiez toujours la masse en premier si quelque chose ne fonctionne pas.
L’oxydation des broches métalliques arrive vite, surtout en hiver ou près de la mer. Nettoyez régulièrement avec une brosse métallique douce et appliquez un produit anti-oxydant sur les contacts. Une inspection visuelle tous les six mois suffit pour éviter la majorité des pannes.
Autre piège classique : les câbles insuffisamment fixés dans le faisceau d’attelage. Avec les vibrations de la route, un fil légèrement desserré finit par perdre le contact. Tirez sur chaque fil après branchement, c’est le seul test fiable sans outillage spécialisé.
Prise 13 pôles sur la voiture et prise 7 plots sur la remorque
Votre voiture possède une prise 13 pôles mais votre remorque n’accepte que 7 broches ? Pas de panique : un adaptateur 13 vers 7 pôles résout la situation en quelques secondes. Choisissez un modèle de qualité, car les adaptateurs bas de gamme ont tendance à s’oxyder rapidement et à perdre le contact.
La nuance à retenir : seules les 7 fonctions standard restent actives avec cet adaptateur. Les 6 fonctions supplémentaires de la prise 13 pôles (alimentation 12V, frein électrique, alimentation batterie caravane…) ne sont tout simplement pas transmises à une remorque 7 plots. Pour une caravane avec frigo ou batterie auxiliaire, il faut impérativement une remorque équipée d’une prise 13 pôles compatible.
Si vous souhaitez aller plus loin dans l’équipement de votre attelage, sachez qu’il existe des kits plug and play complets, livrés avec un faisceau prémonté et des connecteurs adaptés. Pour ceux qui remorquent rarement, c’est une option très pratique : aucun sertissage, aucune connexion manuelle. Ces kits s’adaptent à la majorité des véhicules récents et se branchent directement sur le connecteur d’origine du véhicule.
